| MOQ: | 1 |
| harga: | dapat dinegosiasikan |
| kemasan standar: | Kotak karton |
| Periode pengiriman: | 90 hari |
| metode pembayaran: | L/C, T/T, D/P, D/A |
| Kapasitas pasokan: | 1 Set/Set Setiap 15 ~ 35 hari |

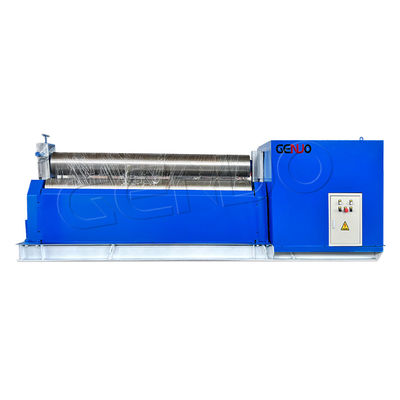

Genuine Simetri Mekanis MS3R Seri 3 Roller Plat Rolling Machine.
MR3R seri lempeng rolling mesin dengan drive mekanik dan mengadopsi 3-roller struktur simetris dengan roller atas bergerak vertikal di tengah antara dua rol bawah,yang dicapai melalui drive sekrupKacang, cacing dan sekrup timbal, dua rol bawah berputar dan memberikan bahan pelat dengan torsi melalui
keterlibatan gigi output moderator dengan gigi rol yang lebih rendah.
Saat mengambil benda kerja, roller atas dapat dipisahkan.
Atas permintaan, kami dapat memasang jenis roda samping untuk membengkokkan berbagai jenis lembaran logam.
Mesin ini memiliki kelebihan struktur sederhana, stabilitas dan pengoperasian yang mudah.
• Catatan:spesifikasi yang di atas 25×2500 mengadopsi pelepasan terbalik hidrolik.
• Spesifikasi khusus dapat disesuaikan; panjang antara 1000-4000 mm adalah opsional.
| Peralatan Standar | Peralatan Opsional |
|---|---|
| ▲ Wireless remote control tombol | △ Konsol kontrol layar digital |
| ▲ C45 hard quenching & tempering roller | △42CrMo solid forging roller |
| ▲ Komponen listrik Schneider & Omron | △Roll motor sisi |
| ▲ Peralatan anti-pakaian paduan tembaga | △Segmental inlay roller ring |
| ▲ NSK Belakang berbaris ganda | △Lubrikasi manual terpusat |
| ▲ Penutup lembaran logam tertutup | △Warna yang disesuaikan |
|
Rol kerja
Roller adalah komponen yang paling penting dari mesin rolling, kualitas dan kinerjanya memiliki dampak langsung pada layanan
Rol kerja terbuat dari bahan baja berkualitas tinggi dengan kekuatan tinggi 42CrMo, setelah ditempa, kasar, memadamkan dan mengeras, HB240 ~ 300,finishing setelah pemadam frekuensi menengah HRC47-58, sesuai dengan standar baja roll JB/ZG4289-86. |
|
Komponen Listrik
Komponen Schneider Electric memastikan operasi mesin yang stabil. Koneksi dan pengaturan jalur yang wajar sangat mengurangi tingkat kegagalan.Modul kontrol terintegrasi dari kelompok katup hidrolik membuat blok geser bergerak dengan lancar dan akuratDan operator dan semua bagian mesin memainkan perlindungan yang baik.
|
|
Rotasi Roller
Motor stepper- Kotak Girasi Planet - Rol Kerja
Geometri simetris dalam gerakan gulungan yang ditampilkan oleh gulungan lentur 3 gulungan seri memastikan traksi yang optimal.Gulungan atas dapat membengkokkan piring dengan bergerak ke atas dan ke bawah,sementara rol bagian bawah tetap dapat menyadari lempeng bergulir dengan memutar ke depan dan ke belakangBantalan baris penyelarasan diri gulungan atas dengan ketahanan rendah memainkan peran yang kuat dalam mendukung dan mencegah lembaran tergelincir sejauh mungkin.
Mesin ini adalah struktur mekanik simetris tiga rol. roller atas bergerak ke atas dan ke bawah di tengah dua rol bawah. kedua kacang dan worm gear bertindak sebagai drive.Dua rol bagian bawah berfungsi sebagai rol penggerak utamaDengan mengikat, ia berputar antara gigi output transmisi dan roll bawah, sehingga memberikan torsi ke lempeng lentur. operasi sederhana, perawatan yang nyaman, kinerja biaya tinggi.
| Motor utama | Bantalan Rol | Elemen Elektronik | Panel kontrol |
| Motor utama memutar daya melalui pengurangan dan roller gear drive. | Bantalan yang luas membuat rol berputar lebih lancar. | Schneider Electric membuat mesin berjalan stabil dan umur panjang. | Panel kabinet listrik dan remote control. |
| Model | Ketebalan plat maksimum (mm) | Lebar plat maksimum (mm) | Batas hasil lempeng (MPa) | Kecepatan bergulir (m/menit) | Min dia. dari pelat dalam beban penuh (mm) |
Diameter roller atas (mm) | Diameter rol bagian bawah (mm) | Jarak antara dua rol bagian bawah (mm) | Motor utama (kW) |
Dimensi (L × W × H) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
