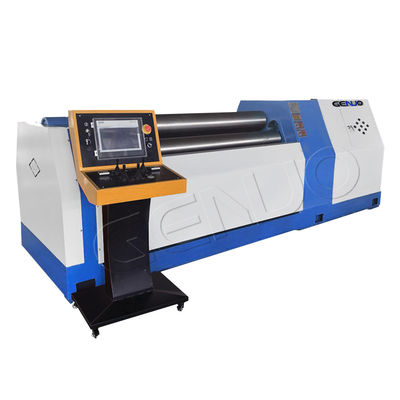

2000mm 2500mm 3000mm Mesin Pengelompokan Plat CNC Hidraulik Empat Roll

GENUO hidraulik CNC HC4R Seri 4 roller plat rolling machine memiliki fungsi pre-bending ujung plat dan fungsi CNC rolling.dan dapat menyelesaikan pre-bending dan roll membentuk benda kerja tanpa memutar kepala.

Roll kerja bagian atas mesin adalah roll drive utama, dan roll bawah dan kedua sisi roll didorong secara hidrolik.Perpindahan lift dikendalikan oleh komputer dan secara otomatis diratakanTampilan layar menunjukkan akurasi sinkronisasi ± 0,1mm.timbangan gulungan atas dilengkapi dengan mekanisme timbangan, yang dapat dengan mudah mengeluarkan benda kerja yang digulung. Ia memiliki konsol mandiri yang dapat dipindahkan kapan saja; mesin ini dilengkapi dengan perangkat penguncian keamanan dan aman.

Karena fiturnya yang lengkap, presisi tinggi, dan operasi yang mudah digunakan, perangkat ini adalah perangkat kumparan CNC kontemporer yang ideal.Ini adalah model yang ideal untuk rolling benda kerja melingkar dan berbentuk busur dalam energi, transportasi, industri minyak bumi, kimia, ketel, pembuatan kapal, tenaga air, dan struktur logam.

Rol kerja   Roller adalah komponen yang paling penting dari mesin rolling, kualitas dan kinerjanya memiliki dampak langsung pada layanan umur mesin rolling dan presisi rolling. Rol kerja terbuat dari bahan baja berkualitas tinggi dengan kekuatan tinggi 42CrMo, setelah ditempa, kasar, memadamkan dan mengeras, HB240 ~ 300,finishing setelah pemadam frekuensi menengah HRC47-58, sesuai dengan standar baja roll JB/ZG4289-86.

Komponen Listrik   Jerman SIEMENS komponen listrik memastikan operasi mesin yang stabil. koneksi dan pengaturan jalur yang wajar sangat mengurangi tingkat kegagalan.Modul kontrol terintegrasi dari kelompok katup hidrolik membuat blok geser bergerak dengan lancar dan akuratDan operator dan semua bagian mesin memainkan perlindungan yang baik. Ini aman, stabil dan tidak mudah rusak. Low Noise dan Powerful Force motor Siemens menjamin umur mesin dan meningkatkan stabilitas kerja mesin.

Sistem kontrol CNC

Terima kasih untuk kontrol CNC dan PLC dari SIEMENS. antarmuka operasi HMI yang sangat baik. membuat mesin lentur kami berjalan sesuai keinginan.SIEMENS Smart Line menyediakan antarmuka yang ramah bagi pengguna untuk memantau operasi mesin dalam sistem kontrol.
Mesin Rolling GENUO dilengkapi dengan panel operasi independen khusus dan program rolling otomatis sehingga dapat mewujudkan operasi satu tombol.Mesin ini dapat secara otomatis rolling dan membentuk pada satu waktu.
Fungsi penyimpanan data yang kuat dan panggilan kembali. Ratusan program untuk spesifikasi canggih dari rolling otomatis.Sistem ini kompatibel dengan program operasi manual dan dapat dioperasikan secara manual bila diperlukan.
Pada saat yang sama, perangkat lunak konfigurasi juga menyediakan pengguna dengan berbagai fungsi, seperti manajemen rumus, manajemen tingkat keamanan, manajemen bahasa, dll.

Rotasi Roller

Motor hidraulik - Kotak Girasi Planet - Rol Kerja

Rol atas adalah roll penggerak dari mesin lentur 4 roller.tidak melalui transmisi antarmuka, yang merupakan metode penggerak yang paling hemat energi.

Motor hidraulik dilengkapi dengan rem langsung untuk memungkinkan gulung untuk berhenti dengan tepat dalam keadaan pra-bend.

Sistem hidraulik

Setiap sirkuit minyak diarahkan dengan dua relief vaive untuk mengendalikan tekanan. tekanan set maksimum untuk setiap sirkuit minyak adalah 25 MPa. yang terutama untuk mengendalikan tekanan tabung utama.dan katup relief lainnya diatur pada 16 MPaUntuk memastikan akurasi sinkronisasi tabung minyak utama di kedua ujung setiap gulungan kerja yang bergerak,sensor perpindahan presisi tinggi dipasang di rak kiri dan kanan dan bingkai miringMelalui sensor tekanan, sistem kontrol microcomputer mendeteksi dan menyesuaikan gerakan piston silinder minyak utama untuk mencapai presisi kedua ujung roller yang bekerja.

Keuntungan dari sistem hidraulik kami:
a. Teknologi pra-pengeluaran yang unik diadopsi untuk secara efektif menghindari kejut hidrolik dan meningkatkan umur
dari pipa dan segel.
b. Komponen hidraulik mengadopsi merek Jepang YUKEN dan NO.K, bagian berkualitas tinggi untuk memastikan
stabilitas sistem hidrolik.
Setiap port input dan output dari sistem hidrolik dilengkapi dengan titik deteksi yang sesuai, yang
Pompa minyak mengadopsi jenis yang dipasang lebih rendah dan penyerapan minyak tekanan positif. pada saat yang sama filter, pengukur tingkat,dan semua perangkat pemancar dapat secara otomatis memperingatkan kesalahan.

Mesin ini adalah empat roller plat bending mesin, strukturnya ditunjukkan sebagai gambar, roller atas sebagai roller inisiatif, roller bawah dan rol sisi sebagai roller digerakkan; roller atas tetap,Roller bawah melakukan gerakan atas dan bawah; roller atas adalah inisiatif mekanis, sedangkan roller bawah dan rol sisi didorong oleh gesekan dari pelat dan rol.Roller bawah dan roller sisi didorong oleh tangki minyak hidrolik untuk melakukan gerakan angkat.
Roller atas atas bantalan ventro terbalik dan reset juga didorong oleh tangki minyak hidrolik. roller ′ bantalan dan tangki minyak dipasang di sisi kiri dan kanan frame mesin.
