| MOQ: | 1 |
| harga: | dapat dinegosiasikan |
| kemasan standar: | Kotak karton |
| Periode pengiriman: | 90 hari |
| metode pembayaran: | L/C, T/T, D/P, D/A |
| Kapasitas pasokan: | 1 Set/Set Setiap 15 ~ 35 hari |

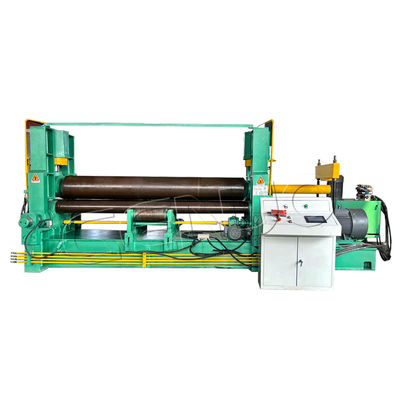

GENUO Hydraulic UNIVERSAL HU3R Series 3 Roller Plate Rolling Machine dapat membengkokkan tepi pelat dan dapat memutar roller menekan untuk memberi makan pelat;
Gerakan ketiga rol harus diposisikan sesuai dengan kebutuhan penggulingan,pra lentur dan melingkar (rol pemeras atas membengkokkan piring dengan indenter angkat hidrolik seperti mesin lentur; dua rol penekanan sisi bergerak secara horizontal relatif dan mengubah posisi geometris sesuai dengan kebutuhan pembentukan);Ini dapat bekerja sama dengan sistem kontrol CNC untuk mencapai akurasi rolling tinggi dan bulat;
Lembar diberi makan secara horizontal, dan ujung pakan selalu horizontal;
Tiga rol penekanan dapat miring sesuai dengan sudut geometris kerucut untuk mewujudkan kerucut bergulir.
| Peralatan Standar | Peralatan Opsional |
|---|---|
| ▲ Delta PLC NC controller, layar tampilan | △ Sistem kontrol CNC SIEMENS |
| ▲ 42CrMo solid forging roller | △Dukungan pusat dan sisi |
| ▲ Komponen listrik Schneider & Omron | △Sistem pengisian dan pengungkapan otomatis |
| ▲ YUKEN katup hidrolik, NO.K segel cincin | △Meja makan dan meja persegi bermotor |
| ▲ Bantalan rol bola berbaris ganda NSK | △Roll motor sisi |
| ▲ Tamagawa precision rotary encoder | △Penyediaan untuk penggulingan panas |
| ▲ SIEMENS motor utama,Pompa Matahari | △ Sistem las terintegrasi |
| ▲ Peika planetary reducer | △ Sistem pelumasan otomatis |
| ▲ Konsol kontrol roda yang bergerak | △ Ejektor otomatis |
| ▲ Pengotoran manual terpusat | △ Warna yang disesuaikan |
|
Rol kerja
Roller adalah komponen yang paling penting dari mesin rolling, kualitas dan kinerjanya memiliki dampak langsung pada layanan Rol kerja terbuat dari bahan baja berkualitas tinggi dengan kekuatan tinggi 42CrMo, setelah ditempa, kasar, memadamkan dan mengeras, HB240 ~ 300,finishing setelah pemadam frekuensi menengah HRC47-58, sesuai dengan standar baja roll JB/ZG4289-86. |
|
Komponen Listrik
Jerman SIEMENS komponen listrik memastikan operasi mesin yang stabil. koneksi dan pengaturan jalur yang wajar sangat mengurangi tingkat kegagalan.Modul kontrol terintegrasi dari kelompok katup hidrolik membuat blok geser bergerak dengan lancar dan akuratDan operator dan semua bagian mesin memainkan perlindungan yang baik.
|
|
Sistem kontrol CNC
Terima kasih untuk kontrol CNC dan PLC dari SIEMENS. antarmuka operasi HMI yang sangat baik. membuat mesin lentur kami berjalan sesuai keinginan.SIEMENS Smart Line menyediakan antarmuka yang ramah bagi pengguna untuk memantau operasi mesin dalam sistem kontrol.
Mesin Rolling GENUO dilengkapi dengan panel operasi independen khusus dan program rolling otomatis sehingga dapat mewujudkan operasi satu tombol.Mesin ini dapat secara otomatis rolling dan membentuk pada satu waktu.
Fungsi penyimpanan data yang kuat dan panggilan kembali. Ratusan program untuk spesifikasi canggih dari rolling otomatis.Sistem ini kompatibel dengan program operasi manual dan dapat dioperasikan secara manual bila diperlukan.
Pada saat yang sama, perangkat lunak konfigurasi juga menyediakan pengguna dengan berbagai fungsi, seperti manajemen rumus, manajemen tingkat keamanan, manajemen bahasa, dll.
Sistem hidraulik
Setiap sirkuit minyak diarahkan dengan dua relief vaive untuk mengendalikan tekanan. tekanan set maksimum untuk setiap sirkuit minyak adalah 25 MPa. yang terutama untuk mengendalikan tekanan tabung utama.dan katup relief lainnya diatur pada 16 MPaUntuk memastikan akurasi sinkronisasi tabung minyak utama di kedua ujung setiap gulungan kerja yang bergerak,sensor perpindahan presisi tinggi dipasang di rak kiri dan kanan dan bingkai miringMelalui sensor tekanan, sistem kontrol microcomputer mendeteksi dan menyesuaikan gerakan piston silinder minyak utama untuk mencapai presisi kedua ujung roller yang bekerja.
Keuntungan dari sistem hidraulik kami:
a. Teknologi pra-pengeluaran yang unik diadopsi untuk secara efektif menghindari kejut hidrolik dan meningkatkan umur
dari pipa dan segel.
b. Komponen hidraulik mengadopsi merek Jepang YUKEN dan NO.K, bagian berkualitas tinggi untuk memastikan
stabilitas sistem hidrolik.
Setiap port input dan output dari sistem hidrolik dilengkapi dengan titik deteksi yang sesuai, yang
Pompa minyak mengadopsi jenis yang dipasang lebih rendah dan penyerapan minyak tekanan positif. pada saat yang sama filter, pengukur tingkat,dan semua perangkat pemancar dapat secara otomatis memperingatkan kesalahan.
Roll pendukung mesin dipasang di bagian bawah rol bawah, sehingga lembaran dan bahan pelat tebal membentuk silinder sempurna, dengan perangkat lentur kerucut, mudah untuk lentur kerucut,proses lentur multi-fungsi seperti tepi pra-lentur presisi tinggi, kontrol digital sederhana, lentur khusus.
| Elemen hidrolik memilih produk impor berkualitas tinggi, menjamin stabilitas sistem hidrolik. | Bagian transmisi terdiri dari motor yang kuat, gearbox dan aksesori lainnya. | Perangkat pelepasan:Hidraulik drop- ujung untuk mudah menghapus ferrule selesai. | Rol atas dirancang sebagai bentuk drum, membengkokkan bahan logam menjadi silinder yang sempurna. |
| Model | Ketebalan plat maksimum (mm) | Lebar plat maksimum (mm) | Ketebalan maksimum dari pre-bend (mm) | Batas hasil lempeng (MPa) | Diameter roller atas (mm) | Diameter rol bagian bawah (mm) | Kekuatan motor (kW) | Dimensi (L × W × H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
Video
Video
Video
Video
Video
|
|
| MOQ: | 1 |
| harga: | dapat dinegosiasikan |
| kemasan standar: | Kotak karton |
| Periode pengiriman: | 90 hari |
| metode pembayaran: | L/C, T/T, D/P, D/A |
| Kapasitas pasokan: | 1 Set/Set Setiap 15 ~ 35 hari |
GENUO Hydraulic UNIVERSAL HU3R Series 3 Roller Plate Rolling Machine dapat membengkokkan tepi pelat dan dapat memutar roller menekan untuk memberi makan pelat;
Gerakan ketiga rol harus diposisikan sesuai dengan kebutuhan penggulingan,pra lentur dan melingkar (rol pemeras atas membengkokkan piring dengan indenter angkat hidrolik seperti mesin lentur; dua rol penekanan sisi bergerak secara horizontal relatif dan mengubah posisi geometris sesuai dengan kebutuhan pembentukan);Ini dapat bekerja sama dengan sistem kontrol CNC untuk mencapai akurasi rolling tinggi dan bulat;
Lembar diberi makan secara horizontal, dan ujung pakan selalu horizontal;
Tiga rol penekanan dapat miring sesuai dengan sudut geometris kerucut untuk mewujudkan kerucut bergulir.
| Peralatan Standar | Peralatan Opsional |
|---|---|
| ▲ Delta PLC NC controller, layar tampilan | △ Sistem kontrol CNC SIEMENS |
| ▲ 42CrMo solid forging roller | △Dukungan pusat dan sisi |
| ▲ Komponen listrik Schneider & Omron | △Sistem pengisian dan pengungkapan otomatis |
| ▲ YUKEN katup hidrolik, NO.K segel cincin | △Meja makan dan meja persegi bermotor |
| ▲ Bantalan rol bola berbaris ganda NSK | △Roll motor sisi |
| ▲ Tamagawa precision rotary encoder | △Penyediaan untuk penggulingan panas |
| ▲ SIEMENS motor utama,Pompa Matahari | △ Sistem las terintegrasi |
| ▲ Peika planetary reducer | △ Sistem pelumasan otomatis |
| ▲ Konsol kontrol roda yang bergerak | △ Ejektor otomatis |
| ▲ Pengotoran manual terpusat | △ Warna yang disesuaikan |
|
Rol kerja
Roller adalah komponen yang paling penting dari mesin rolling, kualitas dan kinerjanya memiliki dampak langsung pada layanan Rol kerja terbuat dari bahan baja berkualitas tinggi dengan kekuatan tinggi 42CrMo, setelah ditempa, kasar, memadamkan dan mengeras, HB240 ~ 300,finishing setelah pemadam frekuensi menengah HRC47-58, sesuai dengan standar baja roll JB/ZG4289-86. |
|
Komponen Listrik
Jerman SIEMENS komponen listrik memastikan operasi mesin yang stabil. koneksi dan pengaturan jalur yang wajar sangat mengurangi tingkat kegagalan.Modul kontrol terintegrasi dari kelompok katup hidrolik membuat blok geser bergerak dengan lancar dan akuratDan operator dan semua bagian mesin memainkan perlindungan yang baik.
|
|
Sistem kontrol CNC
Terima kasih untuk kontrol CNC dan PLC dari SIEMENS. antarmuka operasi HMI yang sangat baik. membuat mesin lentur kami berjalan sesuai keinginan.SIEMENS Smart Line menyediakan antarmuka yang ramah bagi pengguna untuk memantau operasi mesin dalam sistem kontrol.
Mesin Rolling GENUO dilengkapi dengan panel operasi independen khusus dan program rolling otomatis sehingga dapat mewujudkan operasi satu tombol.Mesin ini dapat secara otomatis rolling dan membentuk pada satu waktu.
Fungsi penyimpanan data yang kuat dan panggilan kembali. Ratusan program untuk spesifikasi canggih dari rolling otomatis.Sistem ini kompatibel dengan program operasi manual dan dapat dioperasikan secara manual bila diperlukan.
Pada saat yang sama, perangkat lunak konfigurasi juga menyediakan pengguna dengan berbagai fungsi, seperti manajemen rumus, manajemen tingkat keamanan, manajemen bahasa, dll.
Sistem hidraulik
Setiap sirkuit minyak diarahkan dengan dua relief vaive untuk mengendalikan tekanan. tekanan set maksimum untuk setiap sirkuit minyak adalah 25 MPa. yang terutama untuk mengendalikan tekanan tabung utama.dan katup relief lainnya diatur pada 16 MPaUntuk memastikan akurasi sinkronisasi tabung minyak utama di kedua ujung setiap gulungan kerja yang bergerak,sensor perpindahan presisi tinggi dipasang di rak kiri dan kanan dan bingkai miringMelalui sensor tekanan, sistem kontrol microcomputer mendeteksi dan menyesuaikan gerakan piston silinder minyak utama untuk mencapai presisi kedua ujung roller yang bekerja.
Keuntungan dari sistem hidraulik kami:
a. Teknologi pra-pengeluaran yang unik diadopsi untuk secara efektif menghindari kejut hidrolik dan meningkatkan umur
dari pipa dan segel.
b. Komponen hidraulik mengadopsi merek Jepang YUKEN dan NO.K, bagian berkualitas tinggi untuk memastikan
stabilitas sistem hidrolik.
Setiap port input dan output dari sistem hidrolik dilengkapi dengan titik deteksi yang sesuai, yang
Pompa minyak mengadopsi jenis yang dipasang lebih rendah dan penyerapan minyak tekanan positif. pada saat yang sama filter, pengukur tingkat,dan semua perangkat pemancar dapat secara otomatis memperingatkan kesalahan.
Roll pendukung mesin dipasang di bagian bawah rol bawah, sehingga lembaran dan bahan pelat tebal membentuk silinder sempurna, dengan perangkat lentur kerucut, mudah untuk lentur kerucut,proses lentur multi-fungsi seperti tepi pra-lentur presisi tinggi, kontrol digital sederhana, lentur khusus.
| Elemen hidrolik memilih produk impor berkualitas tinggi, menjamin stabilitas sistem hidrolik. | Bagian transmisi terdiri dari motor yang kuat, gearbox dan aksesori lainnya. | Perangkat pelepasan:Hidraulik drop- ujung untuk mudah menghapus ferrule selesai. | Rol atas dirancang sebagai bentuk drum, membengkokkan bahan logam menjadi silinder yang sempurna. |
| Model | Ketebalan plat maksimum (mm) | Lebar plat maksimum (mm) | Ketebalan maksimum dari pre-bend (mm) | Batas hasil lempeng (MPa) | Diameter roller atas (mm) | Diameter rol bagian bawah (mm) | Kekuatan motor (kW) | Dimensi (L × W × H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
